Cutting coils into sheets

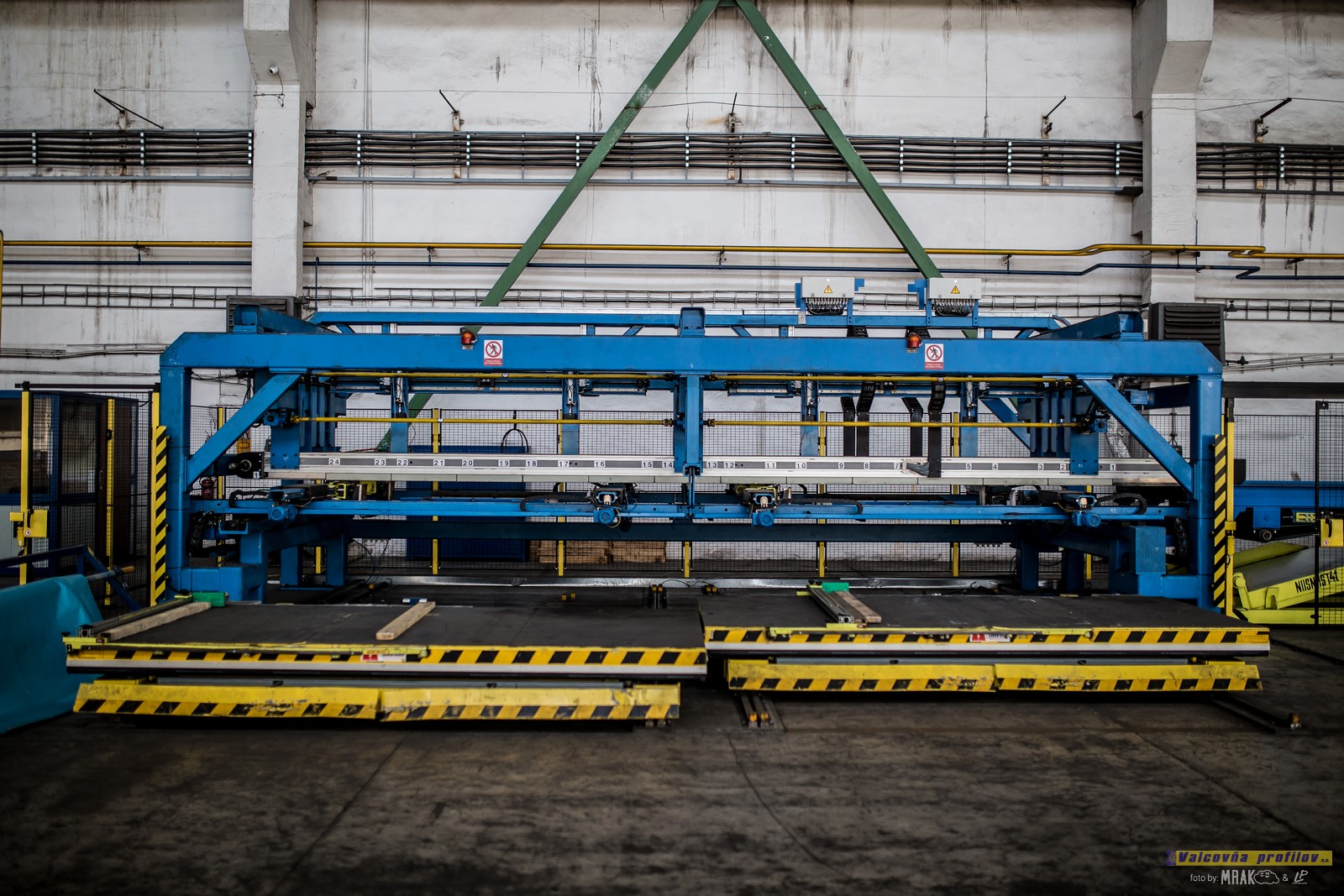

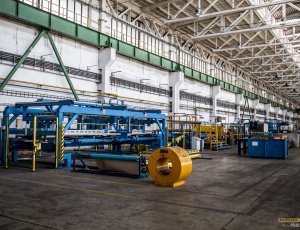

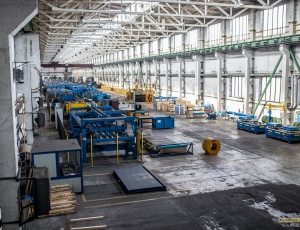

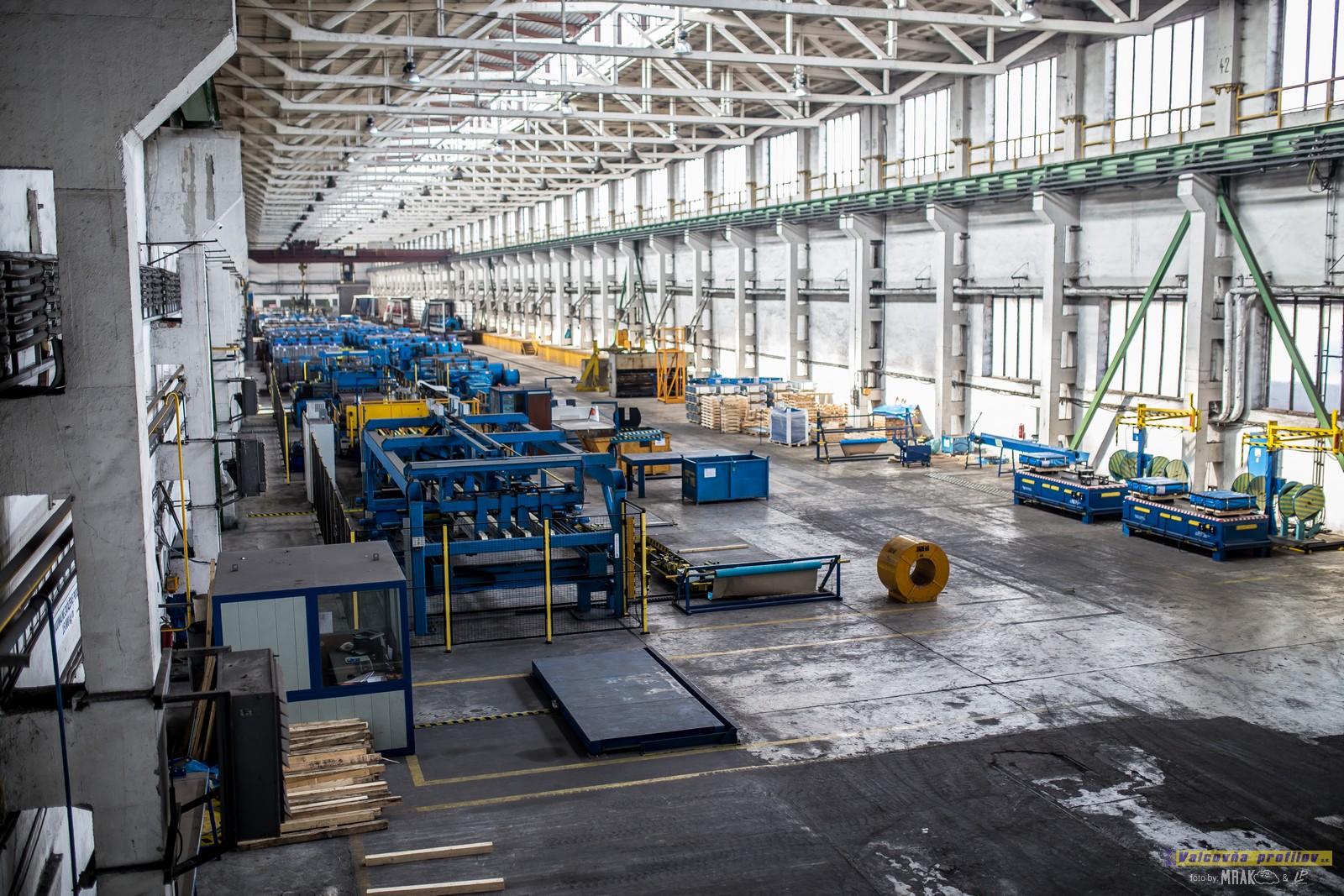

Cut to length line - KDL
INPUT       OUTPUT
1 coil     1 sheeet
2 thickness mm   2 thickness mm
  min. max.     min. max.
  2,00 8,00     2,00 8,00
3 width mm   3 width mm
  min. max.     min. max.
  571 1 829     571 1 829
Note: Re = max 450MPa / for max 8,00 x 1829 mm
4 inner diameter mm   4 length mm
  500 – 850     min. max.
5 outer diameter mm     381 12 000
  min. max.   Note: The max cut lengtht is 6096 mm per stacker
    2200   5 bundle weight MT
6 weight MT     min. max.
  min. max.       3
    30,844    Note: for length of sheet/stack more than 6 m weight is theoretically recalculated
7 Surface:
up to 2g/m2  anti-corrosion oil
Mat: TVa, Mor, SVA, PZ   6 height of stack including pallet mm
          min. max.
            610
        7 tolerance for length mm
          mínus plus
        L=600-1000 0,2 0,2
        1001-1500 0,5 0,5
        1501-6000 0,8 0,8
        8 rotation of clippers °
          mínus plus
          43 43

Parametre značenia hrán:
Výška písma 10 až 12 mm (na základe hrúbky materiálu sa mení). 16 pixelov (bodiek) na výšku. Max počet znakov 50. Začiatok písania 1050mm od strihu. Písanie v pozdĺžnej osi tabule. Použitá náplň: Atramentová farba typu MB175 /čierna/, riedidlo A188. Riedidlom zotierateľná.

Vysvetlivky materiálov:
Tva – za tepla valcované plechy s okovinovým pvrchom
Mor – za tepla valcované plechy s moreným povrchom
SVA – za studena valcované plechy
PZ – za studena valcované plechy s galvanizovaným povrchom
