Priečne delenie

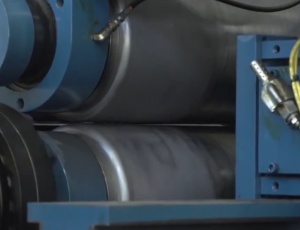

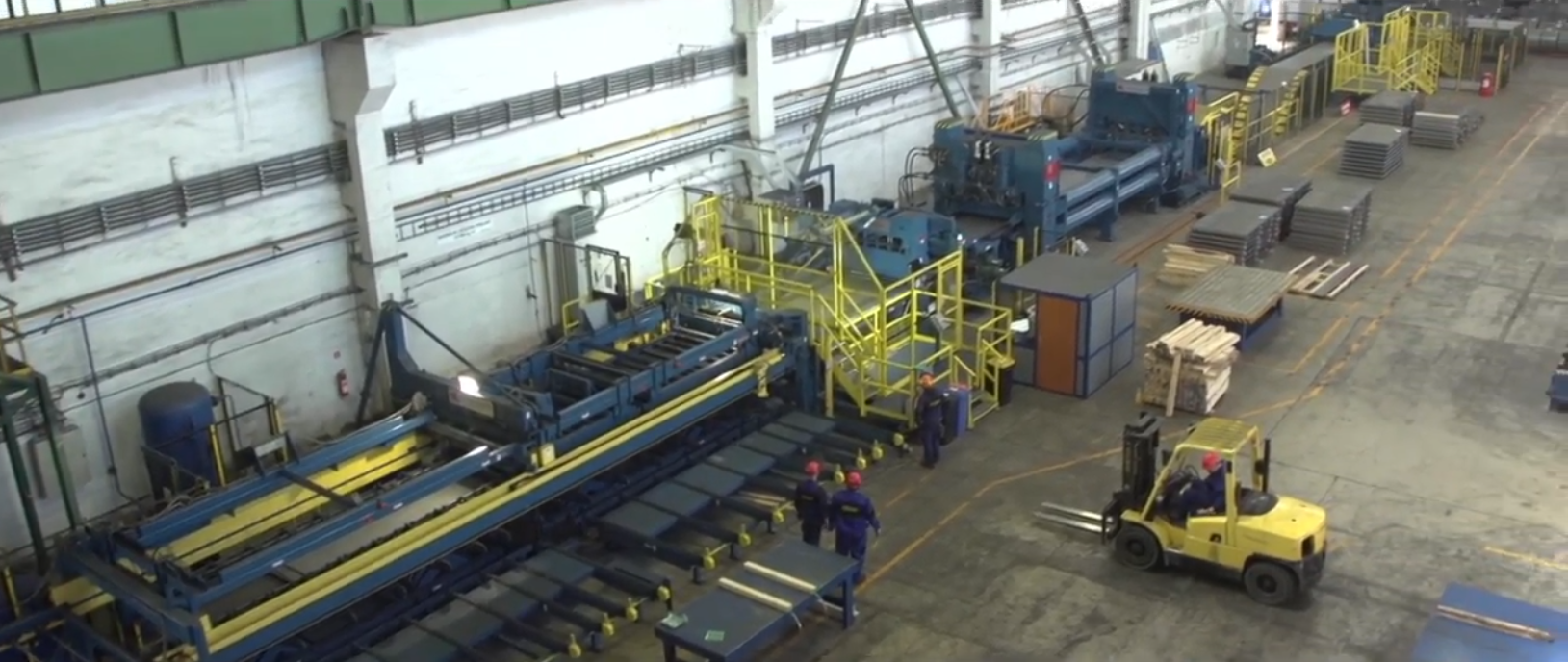

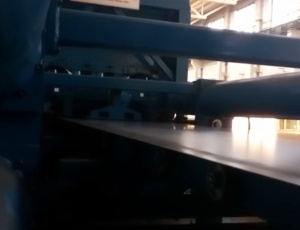

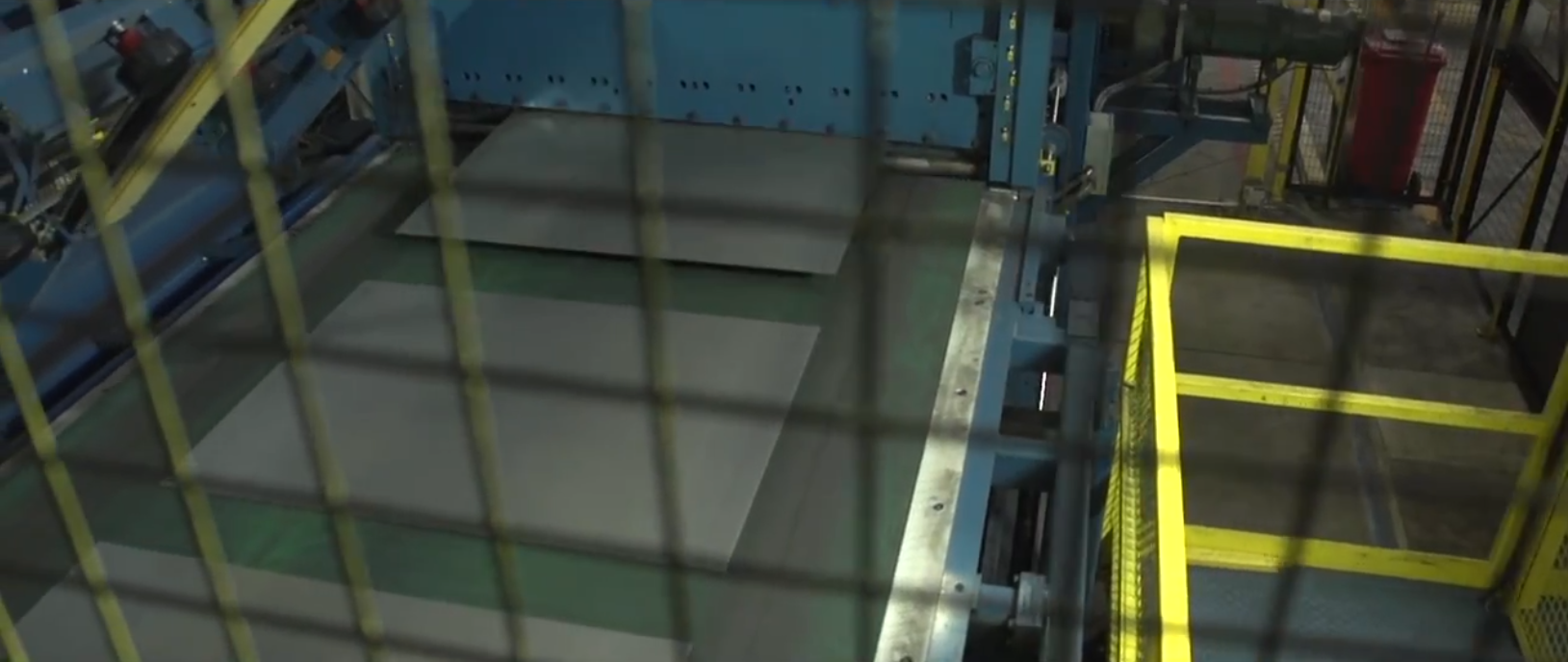

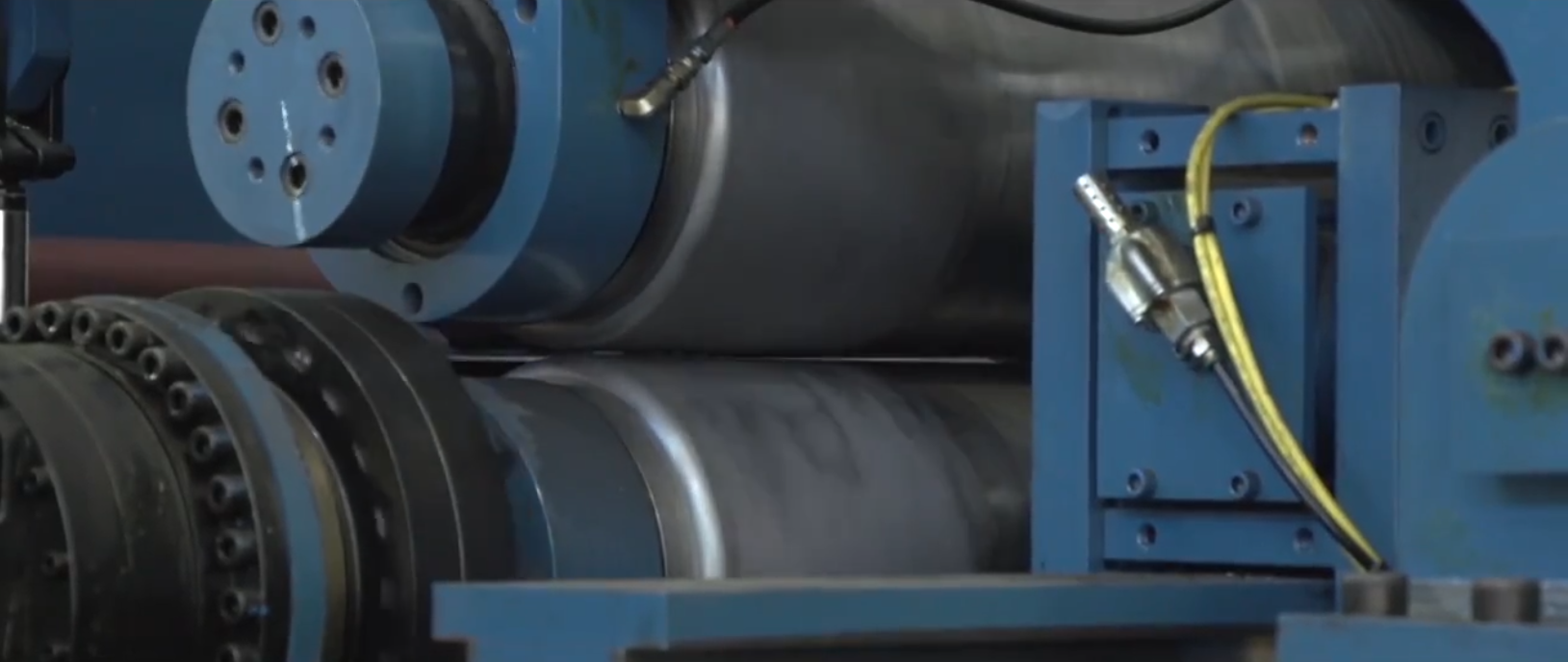

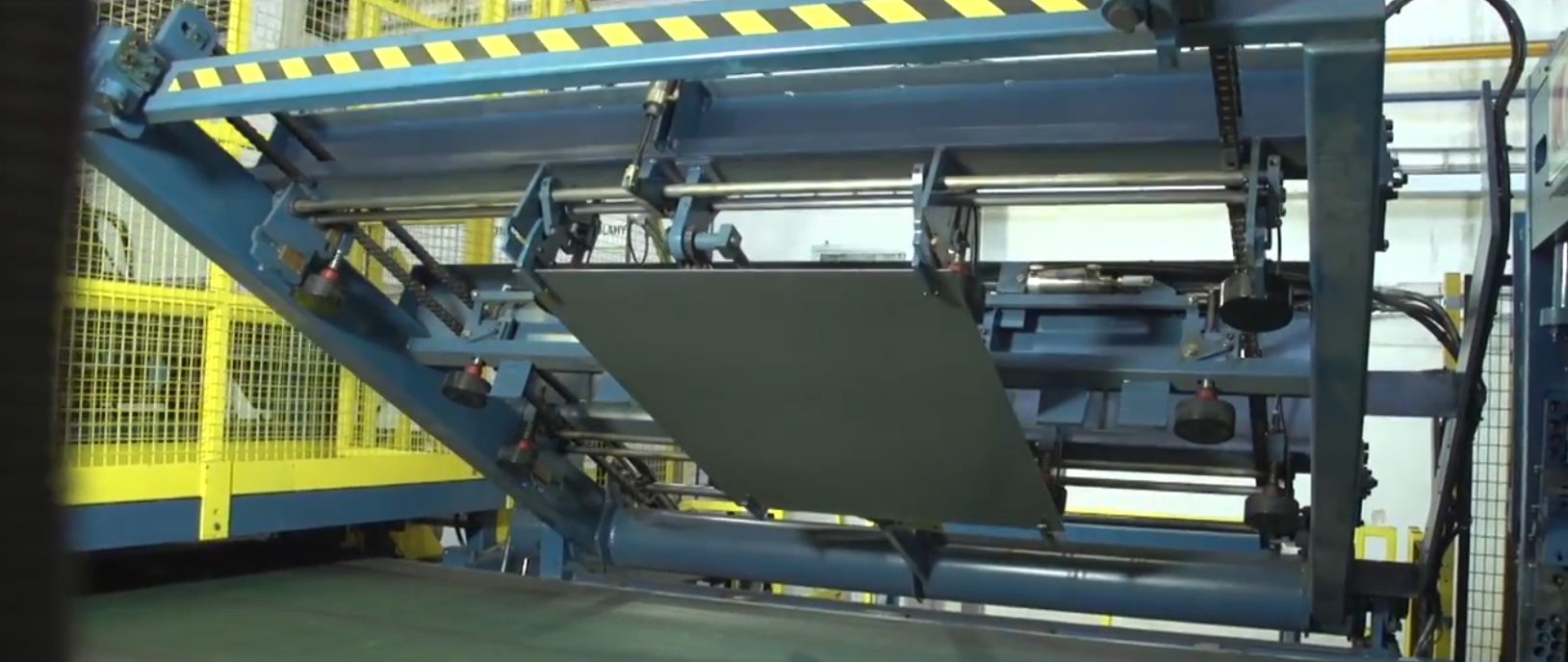

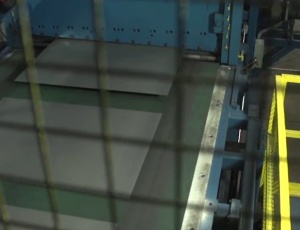

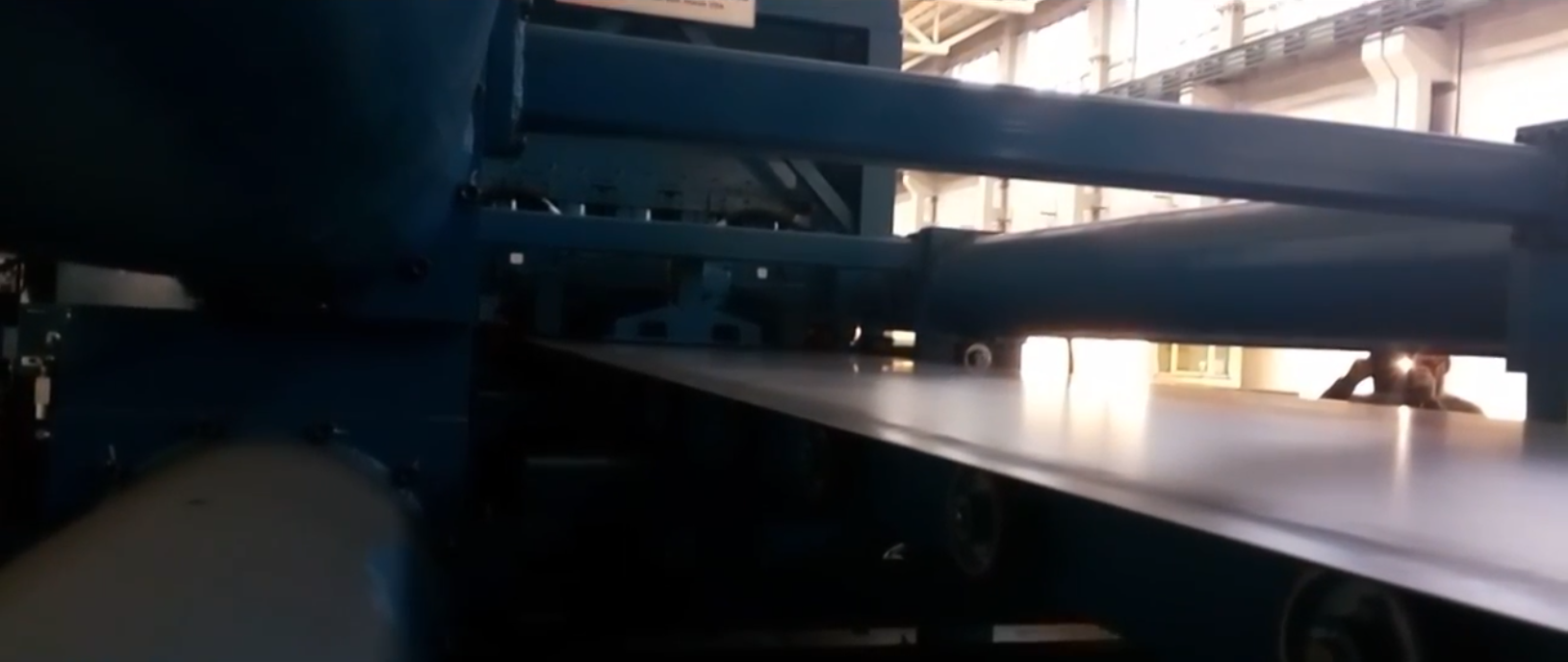

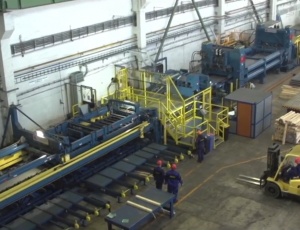

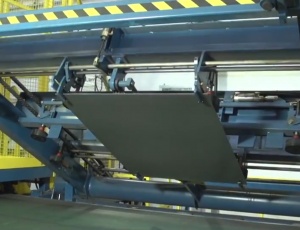

Priečna deliaca linka - PRL
VSTUP       VÝSTUP
1 zvitok     1 tabuľa
2 hrúbka mm   2 hrúbka mm
  min. max.     min. max.
  0,40 3,00     0,40 3,00
3 šírkka mm   3 šírka mm
  min. max.     min. max.
  300 1 600     300 1 600
Poznámka: šírka pásu 300-400 bude spracovaná bez záruky pre uloženie v ukladači.
4 vnútorný priemer mm   4 dĺžka mm
  500/490-520/*, 600/595-635/*, 760/755 -780/*     min. max.
5 vonkajší priemer mm     300 6 000
  min. max.   Poznámka: Strižná dĺžka v rozmedzí 300 - 400 mm je bez garancie uloženia v ukladači a bez garancie bezproblémového odbavenia po strihu na odbavovací dopravník.
  700 2000   5 váha zväzku t
6 váha t     min. max.
  min. max.       3
    30    Poznámka: Pri dĺžkach plechu/stohu viac ako 3m a menej ako 6m je  max. 6t /váha je teoretický prepočítavaná nad 4t/
7 Povrch:
do 2g/mkonzervačného oleja
Mat: SVA, PZ, DN, LPL   6 výška zväzku s paletou mm
          min. max.
            500
        7 tolerancie pre dĺžku mm
          mínusová plusová
        L=600-1000 0,2 0,2
        1001-1500 0,5 0,5
        1501-6000 0,8 0,8
        8 natočenie nožníc °
          mínus plus
          43 43

*-min. a max. rozovretie čelustí



Vysvetlivky materiálov:
Tva – za tepla valcované plechy s okovinovým pvrchom
Mor – za tepla valcované plechy s moreným povrchom
Sva – za studena valcované plechy
PZ – za studena valcované plechy s galvanizovaným povrchom
LPL – lakoplastované plechy
DN – dynamo plechy

Priečna deliaca linka - KDL

VSTUP



VÝSTUP



1

zvitok



1

tabuľa



2

hrúbka mm



2

hrúbka mm



min.

max.



min.

max.



2,00

8,00



2,00

8,00

3

šírka mm



3

šírka mm



min.

max.



min.

max.



571

1 829



571

1 829

Poznámka: Re = max 450MPa /platí pre maximálny prierez 8,00x1829 mm

4

vnútorný priemer mm



4

dĺžka mm



500 – 850



min.

max.

5

vonkajší priemer mm



381

12 000



min.

max.



Poznámka: maximálna dĺžka na jeden ukladač 6096 mm



xx

2200



5

váha zväzku t

6

váha t



min.

max.



min.

max.



xx

9



xx

30,844



 Poznámka: Pri dĺžkach plechu/stohu viac ako 6m je hmotnosť teoretický prepočítavaná.

7

Povrch:



do 2g/mkonzervačného oleja



Mat: TVa, Mor, SVA, PZ

  6

výška zväzku s paletou mm



min.

max.



xx

610



7

tolerancie pre dĺžku mm



mínusová

plusová



L=0-3000

0,5

0,5



3001-6000

0,8

0,8



6001-9000

1,0

1,0



9001-12000

1,5

1,5



Vysvetlivky materiálov:
Tva – za tepla valcované plechy s okovinovým pvrchom
Mor – za tepla valcované plechy s moreným povrchom
Sva – za studena valcované plechy
PZ – za studena valcované plechy s galvanizovaným povrchom
LPL – lakoplastované plechy
DN – dynamo plechy
